Image Trimmer / 图像微调器

战斗有氧 — Wed, 05 Feb 2020 12:42:17 +0000

一、功能使用说明:
1、获取（导入）一个选定的图像[它必须是一个.png文件]，带有透明区域。
2、该工具可用于自动修剪图像中的透明区域。
3、找到所有这些区域的边界，并为它们添加“边”。
4、所有透明面都将作为“修剪”轮廓或“孔”删除。
5、如果图像不包含合适的透明像素，则该工具将退出。
6、进程在命令行中显示了%的进度，可能需要一些时间，因为可能有很多计算要做。
7、系统会询问您是否要“展平”新组件的材质纹理等等。
8、“因子”1将使轮廓几乎保持不变。
“因子”2[默认值]通常可以很好地简化大纲。
“因子”3有时会使大纲过于简单。
更高的“因子”[5-10]通常会形成一个非常光滑的轮廓。
二、包括两个工具：
1、图像微调器（将png图片转换成可以编辑推拉的面）。
2、图像修剪器（选择图像微调后的组或者组件，增加或者减少图像边缘圆滑度）。
三、位置：
1、工具——图像微调器/图像修剪器。
2、图标。
四、使用步骤：
1、导入png图片。
2、选择图片。
3、点击图标（图像微调器）。
4、接下来几步，一直点击“是”就可以。
5、觉得图片轮廓边缘不够光滑可以执行——图像修剪器（选择图像微调后的组或者组件，增加或者减少图像边缘圆滑度）。

中文版：

一键安装：SKMtools_CN_v3.0 (请先从右上角登录)

作者：TIG
汉化：战斗有氧

导入png图片

执行插件，一直选择“是”

推拉面成体后添加材质

Face Finder / 面获得者

战斗有氧 — Mon, 04 Nov 2019 03:24:23 +0000

1、通过选择插件可以成组的导入CAD块来制作面，也适用于单个图形、组、组件。
2、需要反转一些面孔-选择填充不正确的组件并运行。
3、不做单独选择图形执行插件就是封面和翻转所有面。

中文版：

一键安装：ithil_facefinde_reverseface_CN_v1.0 (请先从右上角登录)

开发者：ithil
汉化：战斗有氧

以下是我使用天正建筑制作导出的DWG文件图形：（在天正CAD里将视角切换到三维视图或者你想要的视图，输入命令“txdc”，保存文件类型选“天正3文件”其他也行。）

Flatten Vertices / 展平顶点

战斗有氧 — Fri, 17 May 2019 22:38:06 +0000

1、移动选区中的所有顶点，使它们的z位置都为0。
只需选择要展平的边，然后转到插件 – >展平顶点 – >到Z = 0。
2、可以根据所有选定面的平均法线展平顶点。
选择要展平的面，然后转到插件 – >展平顶点 – >平均正常。

中文版：

一键安装：flattenvertices_CN_v1.1 (请先从右上角登录)

开发者：Niall Campbell
汉化：战斗有氧

ProLine / 原生线

战斗有氧 — Wed, 15 May 2019 15:42:34 +0000

在原生线工具中绘制边或线实体，使用特殊量角器和推理辅助绘制，从一点到另一点绘制边、曲线和参考线…等等…

中文版：

一键安装：ProLine_CN_vRC-2019_0205_1636 (请先从右上角登录)

开发者：Dezmo
汉化：战斗有氧

配合ctrl和alt键使用

Shellify / 提取外壳

战斗有氧 — Sat, 11 May 2019 07:04:38 +0000

对单个群组或切割后的群组执行提取外壳，可以看作是实体工具的补充。

1）（提取外壳）如果选择了单个组，则该组将被提取外壳。
2）（提取外壳）如果选择了任意多个组（> 1），则首先切割组，然后对结果执行提取外壳。
3）（剪切）剪切所有选定的组。

中文版：

（此部分内容已隐藏，登录后，即刻阅览文章所有内容）

开发者：CAUL
汉化：战斗有氧

Transparent Face / 透明面

战斗有氧 — Fri, 10 May 2019 03:15:15 +0000

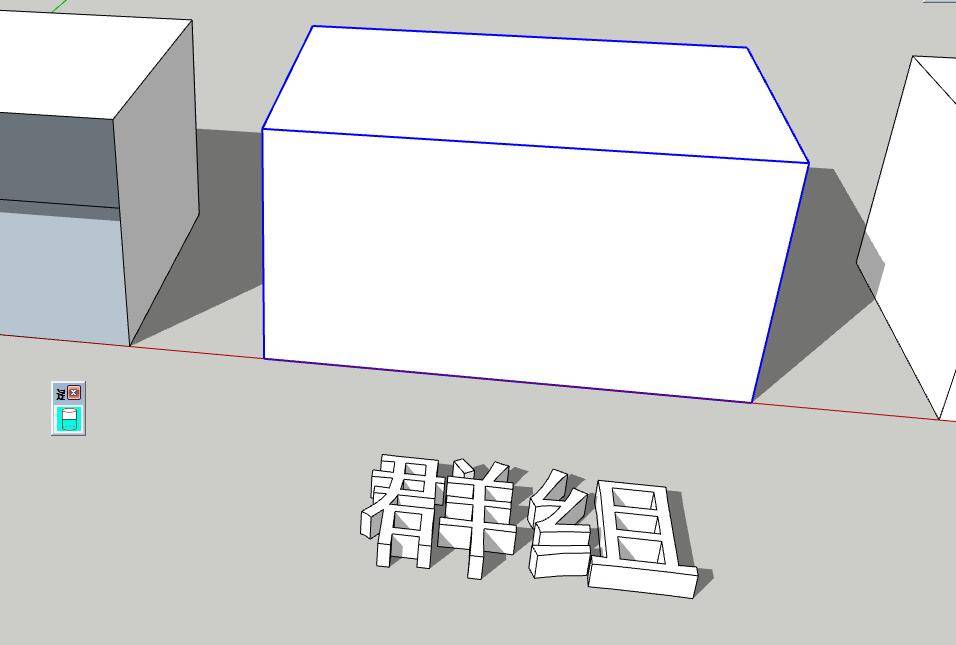

选择单个面、群组、组件在透明面与不透明面之间切换

1、可通过“右键单击” >“ 透明面”或“ 不透明面”访问它，也可以单击图标切换。

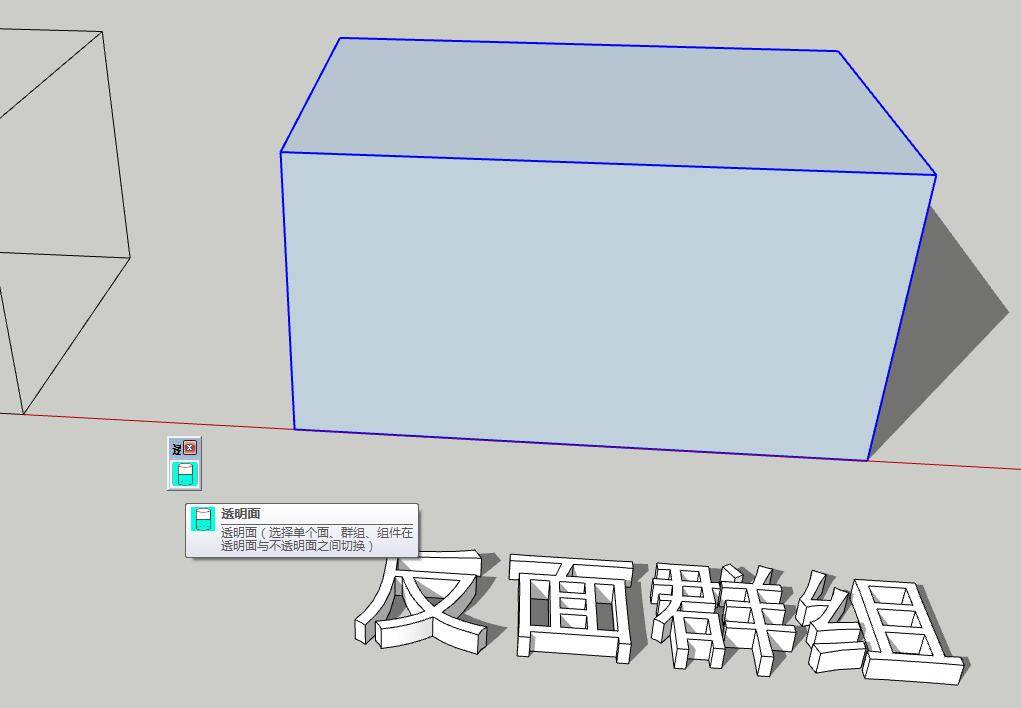

2、单个反面插件不起作用，反面的群组和组件可以。
3、此插件将影响相同颜色、材质的所有面，包括组件、群组内的面。
4、透明的面本身还是存在的，并不同于隐藏面。

中文版：

一键安装：transparent_face_CN_v1.0 (请先从右上角登录)

开发者：honoluludesktop
汉化：战斗有氧

Drop Vertices / 落置边界

战斗有氧 — Tue, 07 May 2019 00:29:36 +0000

快速处理曲线边界至某标高点的多个选择项。

中文版：

（此部分内容已隐藏，登录后，即刻阅览文章所有内容）

开发者：TIG
汉化：战斗有氧

1、至最近物体
2、至下方最近
3、至上方最近
4、至最近高度=?
5、至最低高度
6、至最高高度
7、至中间高度
8、至平均高度
9、至 Z向高度=?
10、至 Z向高度=%

Raytracer / 射线追踪

战斗有氧 — Fri, 03 May 2019 05:51:10 +0000

一组点、组件的落置功能，功能强于单一的落置功能。

中文版：

（此部分内容已隐藏，登录后，即刻阅览文章所有内容）

开发者：thomthom
汉化：战斗有氧

1、落置参考点

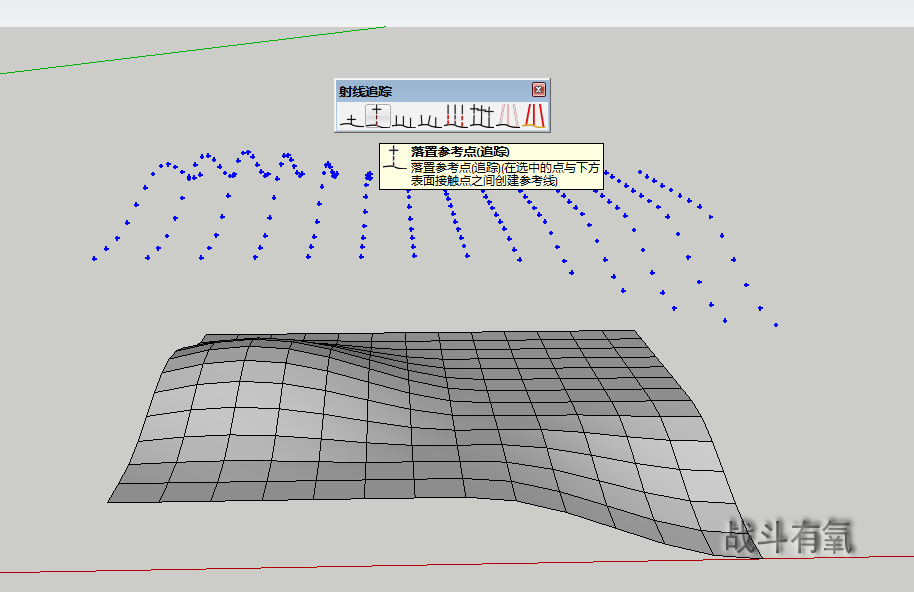

2、落置参考点(追踪)

3、落置组件

4、按组件边界框落置组件

5、按几何图形下落组件

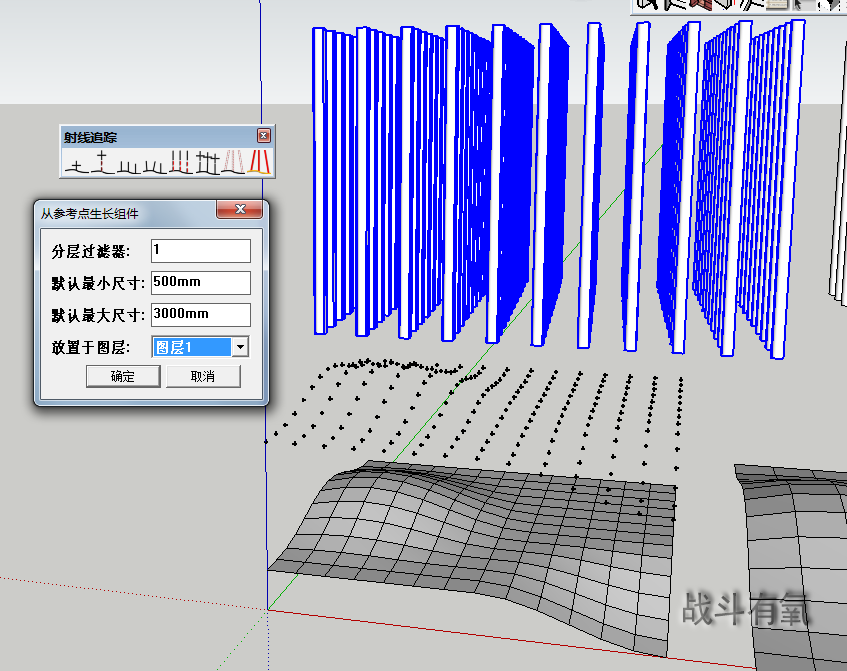

6、从参考点生长组件

7、由参考点向外散射并反射

8、喷雾罐

Pipe Along Path / 路径成管

战斗有氧 — Mon, 24 Sep 2018 10:15:15 +0000

沿着选择的路径或包括路径边缘的图形创建管道

中文版：

一键安装：PipeAlongPath_CN_v2.2 (请先从右上角登录)

开发者：TIG
汉化：战斗有氧

CADup / 模型转图纸

战斗有氧 — Mon, 16 Jul 2018 09:08:58 +0000

插件可以自动将SketchUp中的群组、组件在坐标中心附近生成前视图、后视图、顶视图、底视图、左视图、右视图、顶剖视图、底剖视图、左剖视图、右剖视图、前剖视图、后剖视图、东南轴测图、东北轴测图、西南轴测图、西北轴测图类线框视图。用于在layout和cad中继续编辑。

**插件会自动形成多个图层便于显示和编辑。过大的图形可能会卡顿或不显示，谨慎使用**

中文版：

（此部分内容已隐藏，登录后，即刻阅览文章所有内容）

开发者：TIG
汉化：战斗有氧
视频演示(通用）：

视频演示（电脑）:
